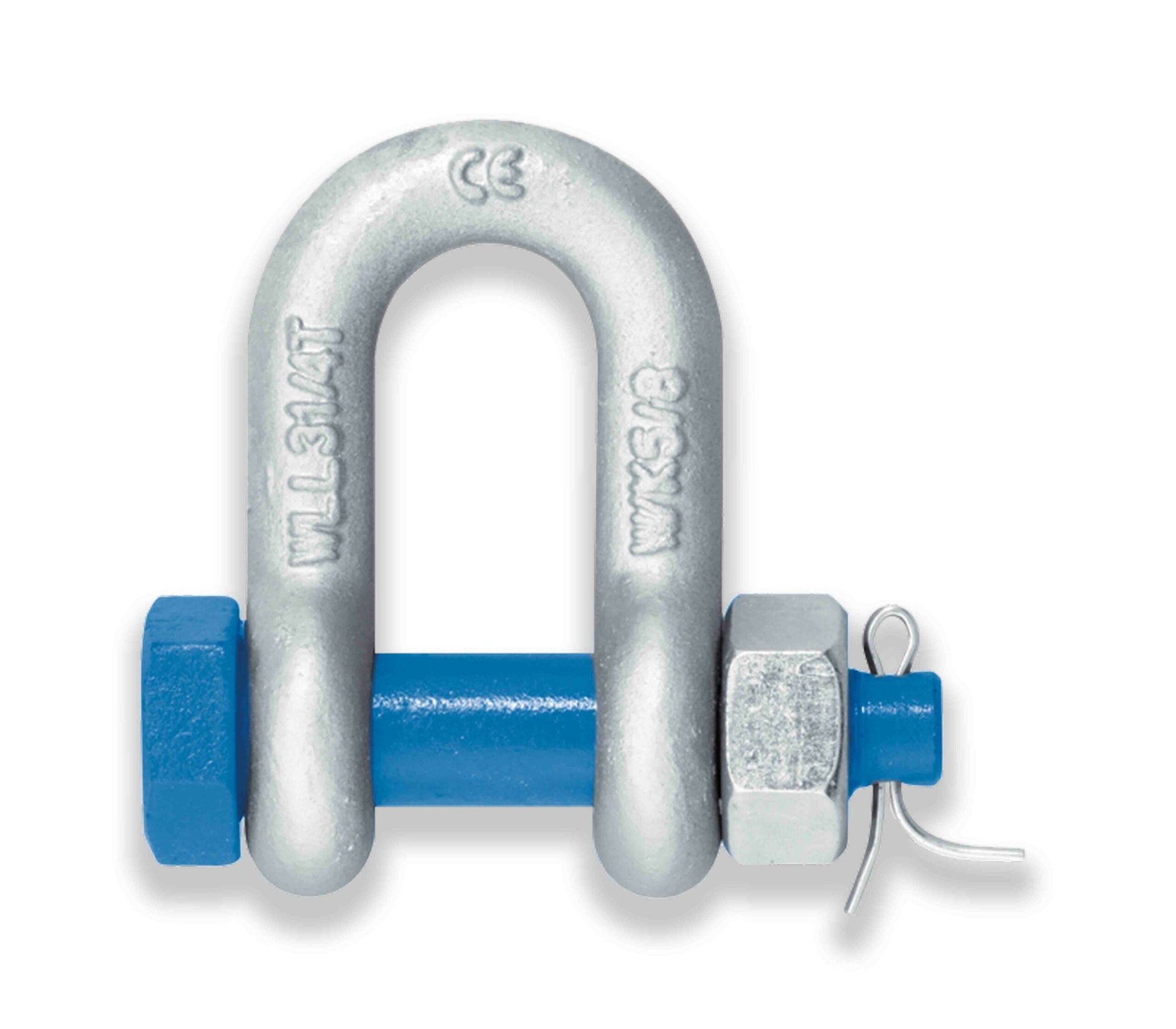

Schäkel hochfest, gerade Form mit Mutter und Splint | HC1

Schauen Sie auf Last, Kraftrichtung und die Umgebung.

Wichtig ist, dass die zulässige Arbeitslast zum Einsatz passt, die gerade Form zu Ihrem Zug in einer Linie passt und die Maße mit Kette, Schlinge oder Haken harmonieren. Für Festinstallationen ist die Ausführung mit Mutter und Splint praktisch, weil sich der Bolzen nicht von allein lösen kann. Achten Sie außerdem auf den Korrosionsschutz, wenn die Teile draußen oder in feuchter Umgebung laufen. Wenn Sie unsicher sind, vergleichen Sie die Maße mit Ihren Anschlagmitteln oder fragen kurz beim Team nach.

Gehen Sie von der größten zu erwartenden Last aus und prüfen Sie die Maße Ihrer Anschlagmittel.

So finden Sie den passenden HC1: 1) Wählen Sie die benötigte Tragfähigkeit. Der HC1 deckt Spannweiten von 500 bis 12.000 kg ab. 2) Prüfen Sie den Bolzen Durchmesser und die Innenmaße, damit Ketten, Schlingen oder Ösen gut sitzen. Die Bolzen reichen von 6 bis 31,5 mm, abgestimmt auf die Tragfähigkeiten. 3) Stimmen Sie Form und Einbausituation ab. Gerade Form ist für Zug in einer Linie geeignet. Die Größen und Zuordnungen sind in der internationalen Norm beschrieben.

Er zeigt, dass zwischen zulässiger Last und geprüfter Bruchlast ein deutlicher Abstand liegt.

Ein Sicherheitsfaktor von 6 bedeutet, dass die Mindestbruchkraft sechsmal höher als die zulässige Arbeitslast ausgelegt ist. Das schafft Reserven für Materialstreuungen und Einsatzbedingungen. Die Anforderung ist für Schäkelle der Güteklasse 6 festgelegt. Wichtig bleibt der richtige Umgang im Alltag, etwa Last gerade einleiten, keine Querkräfte erzwingen und beschädigte Teile sofort ersetzen.

Gerade Form ist gut bei Zug in einer Linie, Bogenschäkel bieten mehr Spielraum bei wechselnden Richtungen.

Die gerade Form führt die Kraft sauber in einer Richtung. Das ist ideal bei einsträngigen Verbindungen und wenn wenig Platz ist. Bogenschäkel vertragen mehr Winkeländerungen und sind nützlich, wenn Schlingen oder mehrere Stränge einhängen. Entscheidend ist, Querbelastung zu vermeiden und die Anschlagmittel so zu wählen, dass sie ohne Kantenpressung sitzen.

Das verhindert, dass sich der Bolzen im Betrieb von allein löst.

Die Kombination aus Mutter und Splint sichert die Verbindung zuverlässig gegen Vibrationen und unbeabsichtigtes Öffnen. Das ist besonders bei Festinstallationen hilfreich, wenn der Schäkel dauerhaft verbaut ist. Ein Schraubbolzen ist schneller zu montieren, kann sich aber bei starker Bewegung eher lösen. Wählen Sie die Ausführung passend zu Ihrem Einsatz und der Häufigkeit von Montage und Demontage.

Der Bügel ist feuerverzinkt und der Bolzen ist galvanisch verzinkt.

Feuerverzinkung erzeugt einen dicken, fest haftenden Zinküberzug für robusten Außeneinsatz. Galvanische Verzinkung ist dünner und sehr gleichmäßig, was bei Bolzen und Gewinden vorteilhaft ist. Zusammen ergibt das einen praxistauglichen Schutz für verschiedene Umgebungen. Details zu den Schutzmechanismen wie Barrierewirkung und kathodischer Schutz beschreibt das Fraunhofer Institut (Fraunhofer IFAM 2024).

Sie sehen die wichtigsten Angaben wie Tragfähigkeit und Hersteller direkt am Bauteil.

Typische Markierungen sind WLL, Herstellerkennzeichen, CE Zeichen und eine Chargen oder Rückverfolgbarkeitsangabe. Diese Infos helfen bei Auswahl, Einsatz und Dokumentation. Für Lastaufnahmemittel sind dauerhafte und lesbare Angaben gefordert.

Ja, wenn Tragfähigkeit und Maße zusammenpassen.

Achten Sie darauf, dass der Bolzen und die Innenmaße zum Anschlagmittel passen und nichts klemmt. Schlingen sollen großflächig aufliegen, Ketten dürfen nicht am Rand aufkippen und Haken sollten frei beweglich sitzen. Vermeiden Sie Querbelastungen und setzen Sie nur unbeschädigte Anschlagmittel ein. Im Zweifel lieber eine Nummer größer wählen, damit alles spannungsfrei passt.

Sie melden den Auftrag an, senden ein und bekommen das geprüfte Teil mit Dokumentation zurück.

Üblicher Ablauf in Kurzform: Anfrage stellen und Stückliste nennen. Angebot bestätigen. Teile einsenden oder abholen lassen. Es folgt Sicht und Funktionsprüfung, je nach Produkt auch Maß oder Belastungsprüfung. Danach erhalten Sie eine Kennzeichnung sowie das Prüfprotokoll und die Rücksendung. So haben Sie Nachweise für Ihre Unterlagen und bleiben organisatorisch auf der sicheren Seite.

Vor jeder Nutzung eine kurze Sichtprüfung machen und das Teil sauber halten.

Kontrollieren Sie Bolzen, Mutter und Splint auf festen Sitz. Achten Sie auf Verformungen, Risse, starke Korrosion oder beschädigte Gewinde. Bewegliche Teile leicht schmieren und die Kennzeichnungen lesbar halten. Lagern Sie trocken und staubarm. Planen Sie zusätzlich regelmäßige Fachprüfungen gemäß Ihren betrieblichen Vorgaben ein, damit alles dokumentiert bleibt.
